В мире современной промышленности, где машины и механизмы работают в условиях экстремальных нагрузок и скоростей, ключевым фактором надежности и долговечности является правильный выбор подшипниковых узлов. Среди всего многообразия решений особое место занимают биметаллические втулки — композитные изделия, которые удачно сочетают в себе прочность стали и антифрикционные свойства бронзы или других сплавов. Это не просто кусок металла, а результат инженерной мысли, направленной на решение сложных задач трения и износа.
Что такое биметаллическая втулка?

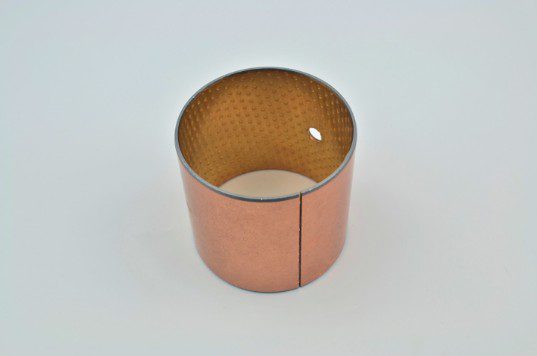

Биметаллическая втулка (или подшипник скольжения) — это деталь, состоящая из двух прочно соединенных слоев разнородных металлов. Основа такой втулки — это стальная спинка (обычно из углеродистой или низколегированной стали), которая обеспечивает изделию высокую механическую прочность, устойчивость к ударным и переменным нагрузкам. На эту основу методом литья, прокатки или напрессовки наносится антифрикционный слой — рабочий слой, непосредственно контактирующий с цапфой вала.
Толщина антифрикционного слоя обычно составляет от 0,5 до 3 мм, в то время как стальная основа может быть значительно толще. Два слоя соединяются на атомном уровне, что исключает риск отслоения в процессе эксплуатации. Такая комбинация позволяет получить деталь, которая превосходит по своим характеристикам изделия из однородного материала: она прочнее, чем чистая бронза, и имеет гораздо лучшее сопротивление износу и заеданию, чем сталь.
Разновидности биметаллических втулок
Классификация биметаллических втулок ведется в первую очередь по материалу антифрикционного слоя, который и определяет основные эксплуатационные характеристики.
- Биметаллические втулки на основе бронзы (Сталь-Бронза)
Это самый распространенный тип. В качестве антифрикционного слоя используется оловянистая или свинцовистая бронза (например, БрО10Ф1, БрС30).- Преимущества: Высокая износостойкость, хорошая прирабатываемость, стойкость к заеданию, отличная теплопроводность. Бронза хорошо работает в условиях граничной смазки.
- Применение: Наиболее универсальны. Используются в автомобилестроении (втулки шатунов, коренные вкладыши), судовых дизелях, тяжелом машиностроении, прокатных станах.
- Биметаллические втулки на основе баббита (Сталь-Баббит)
Баббиты — это мягкие подшипниковые сплавы на основе олова (Б83) или свинца. Они наносятся тонким слоем (десятые доли миллиметра) на стальную основу.- Преимущества: Исключительные антифрикционные свойства, способность встраивать абразивные частицы, предотвращая повреждение вала, высокая прирабатываемость.
- Недостатки: Низкая усталостная прочность, склонность к выкрашиванию при высоких нагрузках.
- Применение: В основном, для мощных, но относительно тихоходных механизмов: подшипники скольжения турбин, электрогенераторов, мощных дизельных установок.
- Биметаллические втулки на основе алюминиевых сплавов (Сталь-Алюминий)
Антифрикционный слой представляет собой сплав алюминия с оловом, кремнием или свинцом.- Преимущества: Высокая коррозионная стойкость, хорошая теплопроводность, меньшая плотность и стоимость по сравнению с бронзой.
- Применение: Широко используются в автомобильной промышленности (вкладыши двигателей), компрессорной технике, различных узлах общего машиностроения.
- Специализированные и комбинированные варианты
Существуют также втулки с антифрикционными слоями из материалов на основе меди с включениями графита (для работы без смазки) или с трехслойной структурой (сталь-бронза-баббит), которая сочетает прочность, усталостную стойкость и выдающиеся антифрикционные свойства.
Сферы применения биметаллических втулок
Благодаря своему уникальному сочетанию характеристик, биметаллические втулки нашли применение практически во всех отраслях промышленности.
- Автомобилестроение и транспорт: Это одна из самых массовых сфер. Коренные и шатунные вкладыши коленчатого вала, втулки распределительных валов, подшипники рулевых механизмов, ступиц и подвески — везде используются биметаллические решения. Они обеспечивают работу двигателя внутреннего сгорания в условиях высоких температур и давлений.
- Судостроение и тяжелое машиностроение: Гребные валы, коленчатые валы судовых дизелей, опорные подшипники мощных турбин, генераторов, прокатных станов — узлы, где нагрузки исчисляются десятками и сотнями тонн. Здесь на первый план выходит усталостная прочность и способность выдерживать колоссальное давление.
- Сельскохозяйственная и строительная техника: Комбайны, тракторы, бульдозеры, экскаваторы работают в условиях ударных нагрузок и загрязнения. Биметаллические втулки в ходовой части, навесном оборудовании и гидравлических системах обеспечивают их надежность и длительный ресурс.
- Энергетика: Опорные и упорные подшипники турбогенераторов, гидрогенераторов и ветряных установок. Здесь часто применяются вкладыши с баббитовым покрытием, обеспечивающие плавное и бесперебойное вращение роторов.
- Общее машиностроение: Станки, конвейеры, промышленные вентиляторы, насосы, редукторы — везде, где есть вращение и трение, биметаллические втулки служат надежным и долговечным решением.
Преимущества и перспективы
Подводя итог, можно выделить ключевые преимущества биметаллических втулок:
- Экономичность: Использование дорогостоящего антифрикционного материала только в виде тонкого слоя значительно снижает себестоимость по сравнению с цельнолитыми бронзовыми втулками.
- Высокая нагрузочная способность: Стальная основа позволяет выдерживать значительные статические и динамические нагрузки.
- Отличные антифрикционные свойства: Рабочий слой минимизирует износ как самой втулки, так и сопряженного вала.
- Хорошая теплопроводность: Сталь эффективно отводит тепло от зоны трения, предотвращая перегрев и потерю прочности.
- Надежность сцепления слоев: Технологии производства гарантируют неразъемное соединение, что исключает риск отслоения в процессе работы.
Перспективы развития биметаллических втулок связаны с созданием новых композитных антифрикционных материалов, включающих наночастицы, а также с совершенствованием технологий нанесения покрытий (например, лазерное наплавление), что позволит создавать изделия для еще более экстремальных условий эксплуатации в авиакосмической отрасли и робототехнике.
Таким образом, биметаллическая втулка — это яркий пример того, как грамотная комбинация материалов позволяет создавать инженерные решения, превосходящие по своим свойствам каждый из материалов в отдельности, обеспечивая надежность и эффективность самых разных механизмов по всему миру.
